La mise en œuvre d’une ITE sous bardage ventilé consiste à superposer une couche isolante continue à un système de parement dynamique, créant ainsi une barrière thermique performante et durable. Ce montage repose sur l’intégration systématique d’une lame d’air ventilée, élément technique indispensable pour évacuer l’humidité résiduelle et protéger l’isolant des cycles de gel-dégel. Pour garantir une parfaite conformité aux exigences de construction actuelles, chaque étape doit suivre scrupuleusement les préconisations du DTU 45.4, assurant ainsi la pérennité structurelle et thermique de l’enveloppe face aux agressions climatiques extérieures.
L’intérêt majeur de cette solution réside dans la synergie entre isolation haute performance et protection active des matériaux. Contrairement à un système enduit classique, le bardage ventilé offre une barrière physique qui dévie les eaux de pluie loin du support structurel. Pour assurer la stabilité mécanique de l’ensemble, le montage s’appuie sur une ossature robuste où des composants précis, tels que les pattes d’équerre, garantissent un alignement rigoureux et une fixation solide des profilés. Cette précision constructive est essentielle pour limiter les déformations thermiques et garantir une longévité accrue au revêtement final.
Bien que le bardage ventilé excelle dans la gestion dynamique de l’humidité et la protection mécanique du complexe isolant, le choix d’une finition de façade dépend également des contraintes esthétiques et budgétaires de l’ouvrage. Pour évaluer la solution la plus adaptée à votre projet, consultez ce comparatif détaillé : ITE sous enduit vs ITE sous bardage : Différences et critères de choix afin d’arbitrer sereinement entre ces deux techniques d’isolation.
Ce guide méthodologique détaille les étapes critiques pour une exécution conforme aux règles de l’art, allant du traitement du support à la pose finale des finitions. En respectant un séquençage rigoureux — préparation du support, installation de l’isolant, mise en place de la lame d’air et montage du bardage — les professionnels assurent une étanchéité parfaite aux flux thermiques et à l’humidité. Cette approche systématique est la condition sine qua non pour prévenir les pathologies du bâtiment, maximiser la performance énergétique et garantir un ouvrage durable, répondant ainsi aux exigences strictes de la construction moderne.
Prérequis et préparation du support avant travaux
La viabilité d’une isolation thermique par l’extérieur (ITE) sous bardage ventilé repose intrinsèquement sur la qualité et la stabilité du support structurel initial. Avant toute intervention, une inspection rigoureuse de la maçonnerie est impérative pour garantir une adhérence optimale des matériaux et une pérennité de l’ouvrage. Le mur doit présenter une planéité correcte ; toute irrégularité majeure ou zone de faiblesse structurelle (fissures non traitées, zones écaillées) doit être corrigée avant la pose des éléments de support. Une surface plane est essentielle pour assurer une répartition homogène des charges et garantir que la lame d’air ventilée conserve une profondeur constante, condition sine qua non pour une circulation d’air efficace et le bon fonctionnement du système de ventilation.
Le processus de nettoyage doit être exhaustif afin d’éliminer tout résidu susceptible de nuire à l’adhérence des mortiers ou colles : poussières, graisses, anciens restes d’enduits friables ou dépôts de calcaire (efflorescences). Il est crucial que le support soit sec et exempt d’humidité résiduelle avant l’application du système d’ancrage. En cas de présence de mousses ou d’algues, un traitement fongicide approprié doit être appliqué. Cette phase de préparation garantit que les fixations mécaniques ne s’affaisseront pas avec le temps sous l’effet des vibrations ou des charges thermiques cycliques, respectant ainsi scrupuleusement les exigences du DTU 45.4 concernant la durabilité des structures isolées.
Le choix de la méthode d’ancrage dépend directement de la nature physique et de la résistance mécanique du support (béton armé, brique pleine ou bloc béton). Pour un support en béton haute résistance, des chevilles à expansion ou des scellements chimiques sont préconisés pour garantir une stabilité maximale. Sur des supports plus poreux comme les blocs béton ou certaines briques, l’utilisation de chevilles spécifiques à fort pouvoir d’accroche est nécessaire pour supporter le poids du bardage et de l’isolant tout en résistant aux sollicitations mécaniques. Cette sélection précise évite tout risque de déchaussement des rails porteurs sur le long terme.
Pour garantir une mise en œuvre conforme, les schémas de coupe techniques doivent impérativement intégrer les points singuliers suivants :
- Jonction menuiserie/bardage : détail du profilé de finition et de l’étanchéité à l’air.
- Ventilation basse : détails des grilles d’amenée d’air et des zones de purge pour éviter la stagnation d’humidité.
Choix des composants : Isolants, ossatures et membranes
La performance thermique et structurelle d’une isolation thermique par l’extérieur (ITE) sous bardage ventilé dépend de la synergie entre la rigidité du support, la qualité de l’isolant et l’efficacité des barrières étanches. Le choix de l’ossature primaire conditionne directement la stabilité géométrique et la durabilité globale du système : le bois massif est privilégié pour sa résistance naturelle aux agents atmosphériques et ses propriétés mécaniques stables, tandis que le bois abouté offre une solution économique pour les grandes portées tout en permettant un montage rapide. Les profils métalliques (acier galvanisé ou aluminium) sont préconisés pour leur précision de fabrication et leur capacité à supporter des charges importantes sans déformation. L’intégration d’une ossure secondaire robuste est indispensable pour garantir la planéité de l’ensemble, assurer le maintien mécanique du complexe isolant et faciliter le réglage précis des rails porteurs de bardage, limitant ainsi les risques de torsion des éléments décoratifs.
Le choix de l’isolant doit répondre à des critères thermiques stricts (coefficient $lambda$) tout en tenant compte de la densité pour garantir une bonne inertie thermique. Les laines minérales, qu’il s’agisse de laine de roche ou de laine de verre, restent les standards du marché pour leur excellente résistance au feu et leur capacité à absorber les chocs acoustiques. À l’inverse, les isolants biosourcés (fibre de bois, chanvre) offrent des performances de déphasage thermique supérieures et une meilleure régulation naturelle de l’humidité atmosphérique, bien qu’ils nécessitent une attention particulière sur le point de rosé lors du calcul thermique. Pour optimiser la performance globale, l’intégration d’un rupteur de pont thermique à chaque jonction structurelle est impérative pour interrompre les transferts thermiques par conduction et prévenir les zones de condensation localisée qui pourraient dégrader prématurément le support ou le bardage.
La protection du complexe réside dans la performance de la membrane pare-pluie HVP. Ce composant doit assurer une étanchéité parfaite à l’eau liquide provenant des précipitations tout en présentant une haute perméabilité à la vapeur d’eau pour permettre le séchage naturel de l’isolant. Le choix d’une membrane avec un fort taux de transmission de vapeur est crucial pour évacuer l’humidité résiduelle vers la lame d’air ventilée située entre l’isolant et le bardage. La continuité de cette barrière doit être garantie, particulièrement au droit des menuiseries et des points singuliers, où elle rencontre les fixations mécaniques. L’efficacité du système repose sur cette étanchéité sélective qui préserve l’intégrité structurelle des éléments bois ou métalliques tout en permettant une ventilation constante de la lame d’air pour évacuer l’humidité par convection naturelle.
Schémas techniques des points singuliers (références constructives)
Pour garantir la conformité, les détails d’exécution aux points critiques doivent respecter les principes suivants :

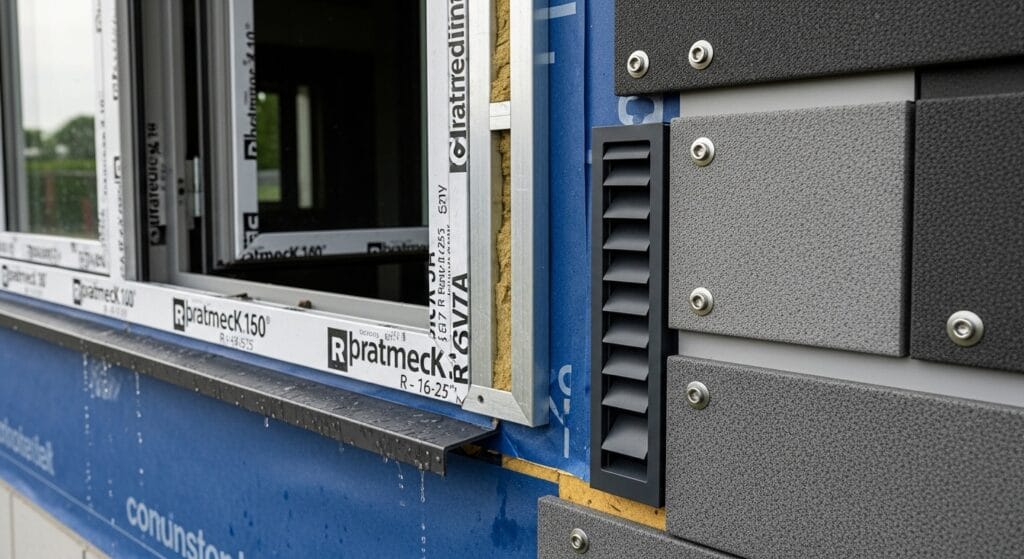

- Menuiseries extérieures : La membrane pare-pluie HVP doit être fixée mécaniquement en assurant un recouvrement suffisant sur le cadre des fenêtres. Le cordon d’étanchéité doit assurer la continuité entre la membrane et l’encadrement pour empêcher toute infiltration latérale.
- Ventilation basse : Les grilles doivent être positionnées de manière à garantir une entrée d’air non obstruée par les projections au sol. La lame d’air doit rester ininterrompue entre le bardage et l’isolant jusqu’au point de drainage final.
Étapes de pose d’une ITE sous bardage ventilé
La mise en œuvre d’une isolation thermique par l’extérieur (ITE) sous un système de bardage ventilé commence par une préparation rigoureuse du support et la mise en place d’une structure porteuse robuste. Cette phase initiale implique le montage de l’ossature secondaire, qui sert de support structurel aux rails de fixation des pans de façade tout en créant l’espace nécessaire à la lame d’air. La précision géométrique est ici cruciale : chaque montant doit être parfaitement aligné pour garantir la planéité du futur bardage et respecter un entraxe précis défini par le fabricant. Cette structure doit supporter non seulement le poids des éléments de couverture, mais aussi résister aux sollicitations mécaniques liées au vent. La pose des rails ou traverses se fait ensuite sur cette ossature, en veillant à ce que les fixations soient solidement ancrées dans la structure porteuse principale pour éviter tout mouvement différentiel qui pourrait compromettre l’étanchéité ou la stabilité de l’ensemble du système de façade.
Une fois la structure de support établie, l’installation des panneaux isolants constitue le cœur thermique de l’ouvrage. L’utilisation de matériaux performants comme la laine de roche ou un isolant biosourcé est préconisé pour garantir une excellente résistance thermique tout en offrant des propriétés spécifiques (inertie, sécurité incendie ou bilan carbone). Il est impératif que cette couche isolante soit continue et sans ponts thermiques aux jonctions. La maîtrise des points singuliers constitue ici l’aspect le plus technique : au droit des menuiseries, des bandes de renfort ou des cadres spécifiques doivent être intégrés pour assurer la continuité du complexe et diriger les eaux de pluie vers le bas. Ces zones critiques doivent garantir que la lame d’air reste strictement ininterrompue entre l’isolant et le bardage jusqu’au point de drainage final en partie basse, permettant ainsi une ventilation naturelle constante qui évacue l’humidité résiduelle du support et prévient toute condensation derrière les parois de parement.
La phase finale consiste en la pose du bardage et des éléments de finition qui assurent la protection mécanique et esthétique du système. Les panneaux (bois, composite ou métal) sont fixés sur les rails tout en respectant un espacement constant pour assurer une circulation fluide de l’air. Cette couche externe doit être parfaitement étanche aux intempéries tout en permettant une porosité suffisante à l’air de ventilation. Un soin particulier est apporté aux zones de jonction entre le bardage et les éléments fixes (linteaux, appuis de fenêtre), où des profilés d’étanchéité spécifiques sont installés pour assurer la continuité du drainage. L’ensemble doit être vérifié selon les préconisations techniques pour garantir que la pression du vent ne comprime pas l’isolant tout en maintenant le flux d’air constant requis par le DTU 45.4, assurant ainsi la pérennité des matériaux et la performance thermique globale de l’enveloppe.
Traitement des points singuliers et des ouvertures
Le traitement des ouvertures au sein d’un système d’ITE sous bardage ventilé exige une attention particulière à la continuité de l’isolant pour supprimer tout pont thermique linéaire ou ponctuel. Pour chaque fenêtre ou porte, le retour de l’isolant doit venir s’appuyer contre le tableau de menuiserie, assurant un recouvrement complet qui élimine les zones de conduction thermique résiduelle. Cette configuration nécessite une attention méticuleuse lors du montage des cadres : l’isolant ne doit pas simplement s’arrêter au bord du bâti, mais doit être ajusté pour assurer une jonction parfaite avec le support structurel. L’intégration d’une barrière d’air continue est ici indispensable, car la zone de transition entre le cadre et le bardage extérieur constitue un point critique où l’infiltration d’air pourrait compromettre la performance thermique globale du bâtiment. Le réglage précis des éléments de fixation et des joints périphériques garantit que le complexe isolant reste intact face aux cycles de dilatation thermique tout en maintenant l’intégrité structurelle de la paroi.
La gestion des eaux pluviales et de l’étanchéité périphérique repose sur l’installation stratégique de composants spécifiques, notamment la bavette de rejet d’eau. Ces éléments sont installés sous les appuis de fenêtre et au niveau des linteaux pour diriger efficacement le flux hydraulique vers l’extérieur, empêchant toute stagnation ou infiltration derrière le bardage. En complément, une étanchéité périphérique doit être réalisée par des joints élastomères ou des profilés spécifiques qui assurent la liaison entre le cadre et l’élément de parement extérieur. Cette zone de transition est cruciale : elle protège le complexe isolant contre les infiltrations directes tout en permettant au système de gérer correctement les condensations internes (transfert vers l’extérieur). La coordination entre le montage du bardage et l’installation des accessoires d’étanchéité doit respecter un schéma précis, où chaque joint est dimensionné pour supporter la pression dynamique du vent sans se décoller ou se déformer sous l’action mécanique.
Les jonctions avec les structures porteuses majeures, telles que le soubassement et le couronnement de toiture, constituent des zones de transition structurelles complexes. Au niveau du soubassement, une rupture de capillarité stricte doit être respectée, souvent renforcée par un joint de désolidarisation qui protège l’isolant contre les remontées d’humidité venant du sol. Pour la jonction avec la toiture, le traitement consiste à créer un point de rencontre étanche et robuste où le bardage rejoint la structure haute. L’utilisation de chevilles d’ancrage spécifiques permet de sécuriser mécaniquement les éléments de finition dans ces zones de fort stress mécanique. La continuité du vide d’air doit être maintenue jusqu’au bord supérieur pour assurer une ventilation constante, tandis que des profilés de finition assurent la transition esthétique et technique entre le plancher haut et la façade verticale. L’objectif est ici double : garantir une résilience face aux sollicitations mécaniques tout en assurant l’évacuation naturelle de l’humidité par capillarité inversée ou convection d’air.
L’angle mort de l’ITE sous bardage ventilé : la gestion des gradients de pression dynamiques
La plupart des guides techniques se limitent à valider la présence physique d’une lame d’air tout en négligeant l’impact crucial des gradients de pression dynamiques sur le comportement hygrométrique du système constructif. Les analyses classiques considèrent souvent la ventilation comme un flux passif et unidirectionnel, omettant que les variations de pression induites par le vent ou par les différences thermiques entre le volume intérieur et l’atmosphère extérieure peuvent créer des « zones mortes » où l’humidité stagne durablement. Cette lacune analytique ignore la complexité physique du transport de vapeur d’eau dans un milieu poreux combiné à une structure complexe, où une simple ouverture au bas du bardage ne garantit pas mécaniquement l’évacuation totale de l’humidité si les micro-courants d’air sont perturbés par des obstacles structurels ou des défauts de planéité critiques.
Pour pallier cette carence technique, il est impératif de concevoir la lame d’air non comme un simple conduit passif mais comme un système dynamique capable de résister aux inversions de pression atmosphérique lors des épisodes climatiques extrêmes. Cela implique une étude précise du profil aérodynamique des fixations et l’élimination systématique des zones d’ombre de vent qui pourraient piéger les molécules d’eau au contact direct de l’isolant. L’intégration de paramètres de perméabilité à la vapeur sur toute la surface interne du bardage combinée à une gestion rigoureuse des angles morts permet alors de garantir une évacuation continue, même sous forte pression différentielle. Une conception robuste doit anticiper ces phénomènes complexes afin d’éviter les pathologies liées à l’humidité par capillarité ou par condensation localisée dans les points singuliers critiques de jonction entre la structure et le parement extérieur.
Conformité DTU 45.4 et erreurs fréquentes sur le chantier
La conformité au DTU 45.4 est la condition sine qua non pour garantir la périnéité d’une isolation thermique par l’extérieur (ITE) associée à un bardage ventilé. Ce référentiel technique impose une maîtrise stricte de la lame d’air ventilée, dont le rôle est d’assurer la circulation continue de l’air entre l’isolant et le parement extérieur afin d’évacuer l’humidité résiduelle et prévenir les phénomènes de condensation. Une erreur fréquente sur les chantiers consiste à obstruer intentionnellement ou accidentellement les entrées ou sorties d’air, souvent au niveau des seuils de fenêtres ou des zones de contact avec le sol (gorges). Toute interruption de ce flux d’air crée une zone de stagnation humide qui peut entraîner la dégradation prématurée des matériaux, le pourrissement de l’ossature en bois ou la prolifération de micro-organismes. La stricte application du DTU 45.4 garantit que le cycle d’humidité de la paroi reste fluide, protégeant ainsi l’intégrité structurelle du bâtiment sur le long terme tout en maintenant les performances thermiques promises par l’isolant thermique.
La qualité de l’exécution dépend également de la précision géométrique de l’ossature et de la gestion des points singuliers. Des entraxes d’ossature mal calculés ou trop larges provoquent des déformations mécaniques sous le poids du bardage, entraînant une perte de planéité qui complique la pose des éléments de finition. Parallèlement, l’absence de rupteurs de pont thermique au niveau des ancrages est une erreur critique qui fragilise la performance énergétique. Chaque point d’ancrage doit impérativement intégrer un composant isolant pour éviter les pertes thermiques linéaires et prévenir le phénomène de condensation locale à proximité des fixations métalliques ou structurelles. Une installation conforme nécessite donc un alignement précis des montants, une fixation robuste respectant les plans de charge, et une attention particulière aux détails de jonction où la continuité de l’isolation ne doit jamais être rompue.
Synthèse technique des préconisations DTU 45.4
| Paramètre technique | Exigence de conformité | Objectif visé |
|---|---|---|
| Lame d’air ventilée | Minimum 20 mm | Assurer une circulation d’air continue et évacuer l’humidité |
| Rupture de pont thermique | Intégration systématique | Supprimer les pertes thermiques linéaires au niveau des ancrages |
| Continuité de l’isolant | Sans interruption aux jonctions | Éliminer les zones de condensation et assurer la performance énergétique |
| Barrière pare-pluie | Membrane HVP haute perméabilité | Assurer le séchage de l’isolant tout en protégeant des précipitations |
| Gestion du drainage | Bavettes et seuils conformes | Orienter les eaux pluviales vers l’extérieur sans infiltration |
Schémas types des points singuliers (descriptions techniques)
- Vue en coupe bas de mur : Le système doit prévoir un vide d’air constant entre le bardage et l’isolant, avec une grille d’aération ou une lame d’air ventilée qui ne s’arrête pas au niveau du sol. La zone basse doit être protégée contre les projections d’eau tout en restant ouverte à la circulation de l’air.
- Vue en coupe fenêtre : L’isolant doit se prolonger jusqu’au cadre extérieur, et le rupteur de pont thermique doit s’insérer entre l’ossature du bardage et le support structurel pour supprimer les ponts thermiques aux angles.
